Street

Street with up to 5 Heated Buildings and Street Lights

Symbol

Use

The model 'Street' represents a residential street with up to 5 buildings. die gebäude werden durch Lastkurven abgebildet. Konkret können die elektrische Last sowie die Heizlast für Beheizung und Warmwasserbereitung aus selbst definierten Lastdateien integriert werden. The street model additionally considers street lighting with an associated power consumption.

Die Wärmeversorgung der Gebäude wird über ein Nahwärmenetz realisiert, welches detailliert konfiguriert werden kann. Dieses kann entweder mit den typischen hohen temperaturen betrieben werden oder als sogenanntes LowEx-Netz mit kälteren Temperaturen. Für diese variante ist eine Nutzung von Wärmepumpen möglich, um die Heizleistung Gebäudeintern auf das benötigte Temperaturniveau zu heben.

Parameters in group 'Pipe Properties' under 'Building Parameters IV' define properties of the heating grid pipes of each building. The depth of the pipes is required to calculate the depth-dependent ground temperature. The corresponding district-heating-grid parametrization requires the same set of sizes which can be defined under the 'District Heating Grid' tab and is expanded to include the heating medium specifications.

The Street covers the following applications:

Basic: Short description of the application

Parameters and Connectors

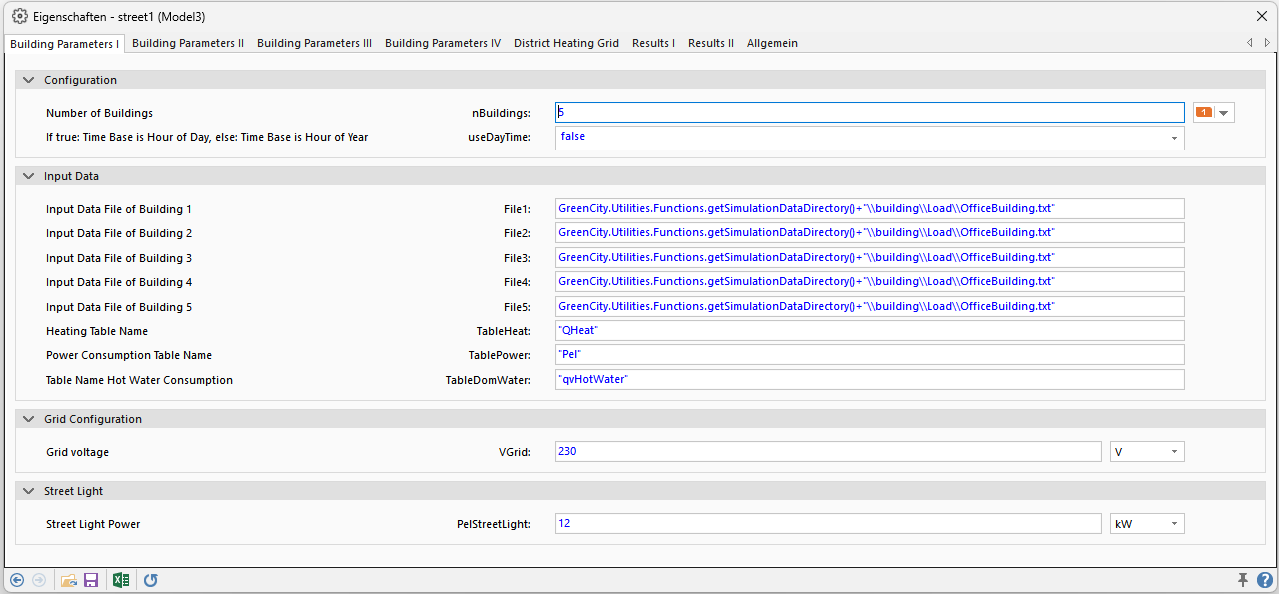

Tab "Building Parameter I" of the parameter dialog of the Street model

The number of buildings is set via parameter nBuildings. The different building loads are imported from the available input data files (File1 bis File5). In diesen Dateien sollten die Tabellen für alle drei Last-Arten (Elektroenergiebedarf, Heizwärmebedarf und Warmwasserbedarf) untereinander stehen. Sie werden vom Modell anhand der Namen aus TableHeat, TablePower und TableDomWater identifiziert. Die Daten können entweder als Tagesdaten eingelesen und für jeden Tag wiederholt werden oder als Daten für ein komplettes Jahr eingelesen werden. Die Umschaltung erfolgt mit dem Parameter useDayTime.

Mit dem Parameter VGrid kann die elektrische Spannung des Stromnetzes eingestellt werden. Sie sollte genauso hoch sein, wie die im verbundenen Grid-Modell eingestellte Spannung.

Die Straßenbeleuchtung wird als Gesamtsystem für die ganze Straße vereinfacht, der Parameter PelStreetLight steht daher für die Gesamtleistung der Beleuchtung für die ganze Straße.

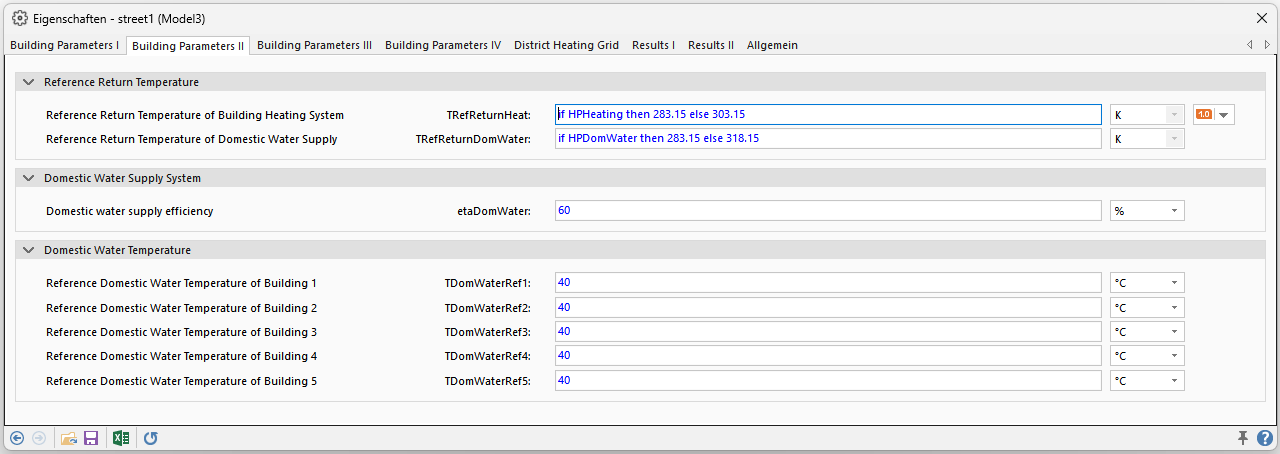

Tab "Building Parameter II" of the parameter dialog of the Street model

Auf dem Parameter-Tab "Building Parameters II" gibt es Parameter zur Einstellung der Effizienz der Warmwasserbereitstellung und der angestrebten Temperaturen der Warmwasserbereitstellung und der Rückläufe von Heizung und Warmwasserbereitung. Die Soll-Rücklauftemperaturen TRefReturnHeat und TRefReturnDomWater legen die Rücklauftemperaturen fest, welche im System angestrebt werden sollen, wenn der maximale Volumenstrom dies erlaubt Todo (?)

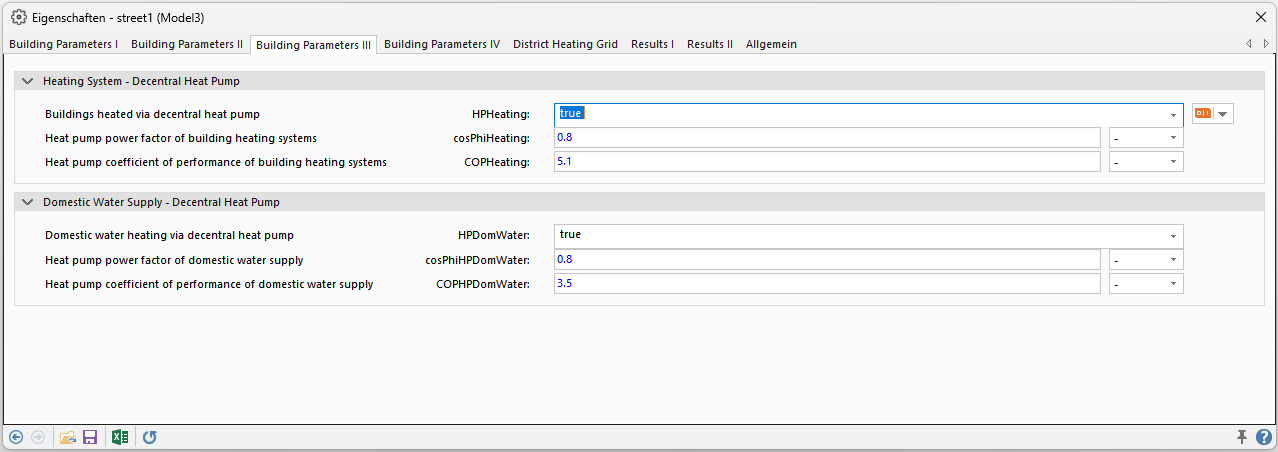

Tab "Building Parameter III" of the parameter dialog of the Street model

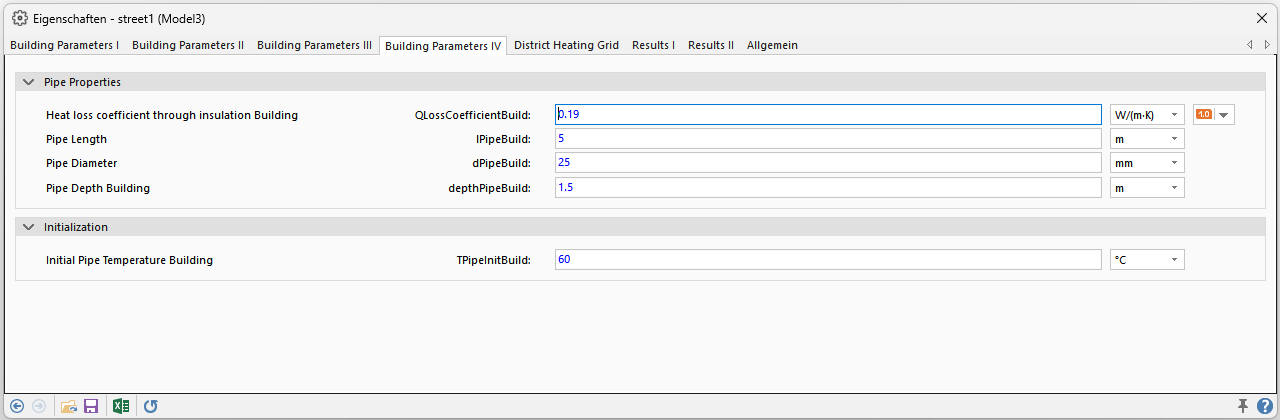

Tab "Building Parameter IV" of the parameter dialog of the Street model

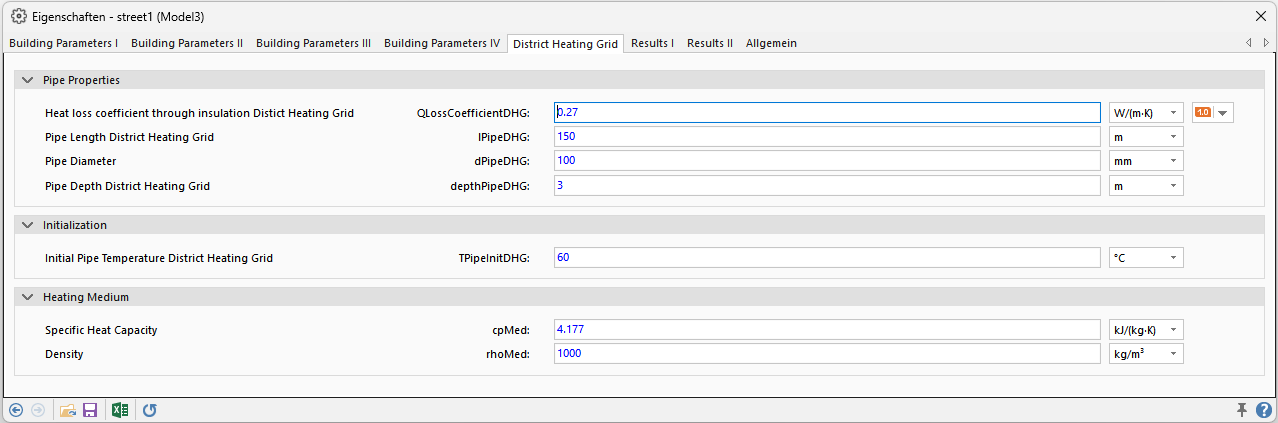

Tab "District Heating Grid" of the parameter dialog of the Street model

The volume flow control in each building uses a reference return temperature for heating (defined in the 'Building Parameters II' dialog) and domestic water supply (individually defined using 'TDomWaterRefX'). Mit dem Parameter HPHeating bzw. HPDomWater wird die jeweilige Wärmeversorgungsart für alle Gebäude umgestellt. Die Parameter in der Gruppe „Rohr-Eigenschaften“ unter „Gebäudeparameter IV“ definieren die Eigenschaften der Heizungsrohrleitungen jedes Gebäudes. Die Tiefe der Rohrleitungen wird benötigt, um die tiefenabhängige Bodentemperatur zu berechnen. Die entsprechende Fernwärmenetz-Parametrierung erfordert denselben Satz von Größen, der unter der Registerkarte „Fernwärmenetz“ definiert werden kann und um die Angaben zum Heizmedium erweitert wird.

Model Background

Describe detailed model functions, physical equations or graphical explanations

TODO:

was passiert, wenn man für die Heizung WP einstellt und für WWB nicht?
was passiert (allgemein), wenn man die Netzspannung in einem Modell anders einstellt als im verbundenen Grid?
